SpinnerFlex®TopFit - la solución ideal para transmitir señales de alta frecuencia entre estaciones base y antenas

Los cables coaxiales confeccionados SpinnerFlex®TopFit (Jumper) son la solución ideal para transmitir señales de alta frecuencia entre estaciones base y antenas. Ofrecen un alto nivel de calidad en términos de diseño, selección de materiales y fabricación, garantizando las mejores conexiones posibles, una fácil instalación y un funcionamiento impecable, incluso en entornos muy hostiles.

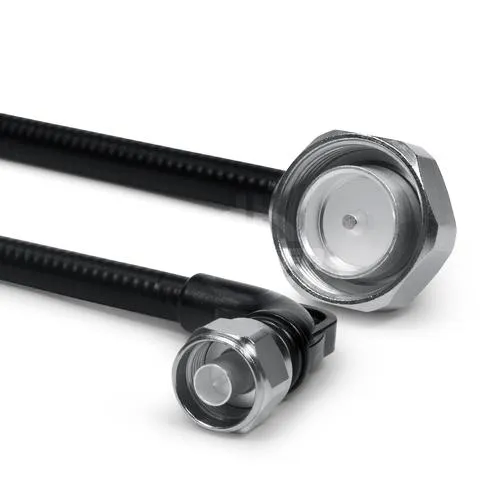

Un cable coaxial confeccionado SF 3/8"-50-FR 7-16 macho ángulo N macho ángulo 0.5 m es un cable corrugado de alta calidad, muy flexible ("super flexible") del tamaño SF 3/8". Le permite a usted una transmisión fiable e impecable de señales de alta frecuencia en el rango de frecuencia de DC a 3800 MHz incluso a grandes distancias. Además, el cable está óptimamente protegido contra interferencias.Esto asegura una excelente calidad de radio móvil sin pérdidas para su uso en sistemas de antenas distribuidas (DAS) en interiores o en estaciones base de radio móvil en exteriores. Además, un cable coaxial confeccionado SF 3/8"-50-FR 7-16 macho ángulo N macho ángulo 0.5 m también es adecuado para un gran número de aplicaciones exigentes en la industria o la radiodifusión.

Excelentes características de IM de una intermodulación pasiva

Un SPINNER cable coaxial confeccionado SF 3/8"-50-FR 7-16 macho ángulo N macho ángulo 0.5 m de SPINNER garantiza unas excelentes características de IM de una intermodulación pasiva (IM3) de -160 dBc y unos valores VSWR bajos en todo el rango de frecuencia y durante toda la vida útil del cable. La construcción resistente soporta incluso las condiciones exteriores más duras para un rango de temperatura de -50 a +85 °C. Los cables coaxiales de SPINNER también cumplen con las directivas RoHS 2002/95. La longitud del cable asciende a 0.5 m. El cable tiene un revestimiento ignífugo en la cubierta del cable.

En un lado del cable hay un conector 7-16 macho ángulo premontado, en el otro lado hay un conector N macho ángulo. Esto le permite a usted utilizar el cable como adaptador para la transición entre los sistemas de conexión 7-16 y N. Los conectores en ángulo recto también permiten el montaje en espacios estrechos o en alimentaciones especiales de cables. Si se han seleccionado dos conexiones en ángulo recto, se puede determinar el ángulo de rotación de los conectores entre sí: 0, 90 ó 180 grados.

El conector 7-16 se ha convertido en un sistema de conector coaxial utilizado en todo el mundo en emisores de radio móvil debido a sus excelentes propiedades mecánicas y eléctricas. Para conseguir una óptima atenuación de la intermodulación, todas las partes conductoras interiores y exteriores de la versión estándar de SPINNER están recubiertas de plata. Sólo se utilizan materiales no magnéticos y se minimiza el número de puntos de contacto de RF.La conexión por enchufe es especialmente adecuada para la transmisión de potencias medias y altas, p.ej., en zonas exteriores.

Los conectores coaxiales tipo N llevan el nombre de su inventor Paul Neill, quien desarrolló esta norma para conectores de RF en 1942.Sin embargo, el nombre se asocia a menudo con Navy Connector. Los conectores tipo N se pueden utilizar en frecuencias de hasta 11 GHz y en versiones de alta precisión de hasta 18 GHz. Los conectores tipo N se utilizan en aplicaciones de comunicación móvil con altos requisitos mecánicos y eléctricos. Por lo tanto, SPINNER fabrica exclusivamente conectores con contactos conductores externos sin ranura y un perfil de sellado especial en el cabezal del conector en lugar de la arandela de sellado plana especificada por IEC o CECC. Esto garantiza la función de sellado más fiable. La tuerca de racor especial de SPINNER de nuestros conectores tipo N se fija al conductor exterior enrollándola. Esto aumenta considerablemente el par de apriete permitido y mejora considerablemente la presión de contacto.
